送料機圖片與送料機原理

 送料機，又名送料器，是沖床周邊自動化設備的一種，主要用于搭配沖床用于板料料帶的步進化輸送，是沖床實現卷料自動化生產不可缺少的輔助設備。
　　因為沖床的款型、噸位、速度有很多，同時適用材料的材質、寬度、厚度范圍十分廣泛，所以送料機也隨之誕生了很多種的款型，現在大家就隨晉志德機械一起來看看這些送料機的圖片與原理，為方面大家認知晉志德機械在此以送料機設備搭配沖床的常用程度的多少作為排名予以展示。

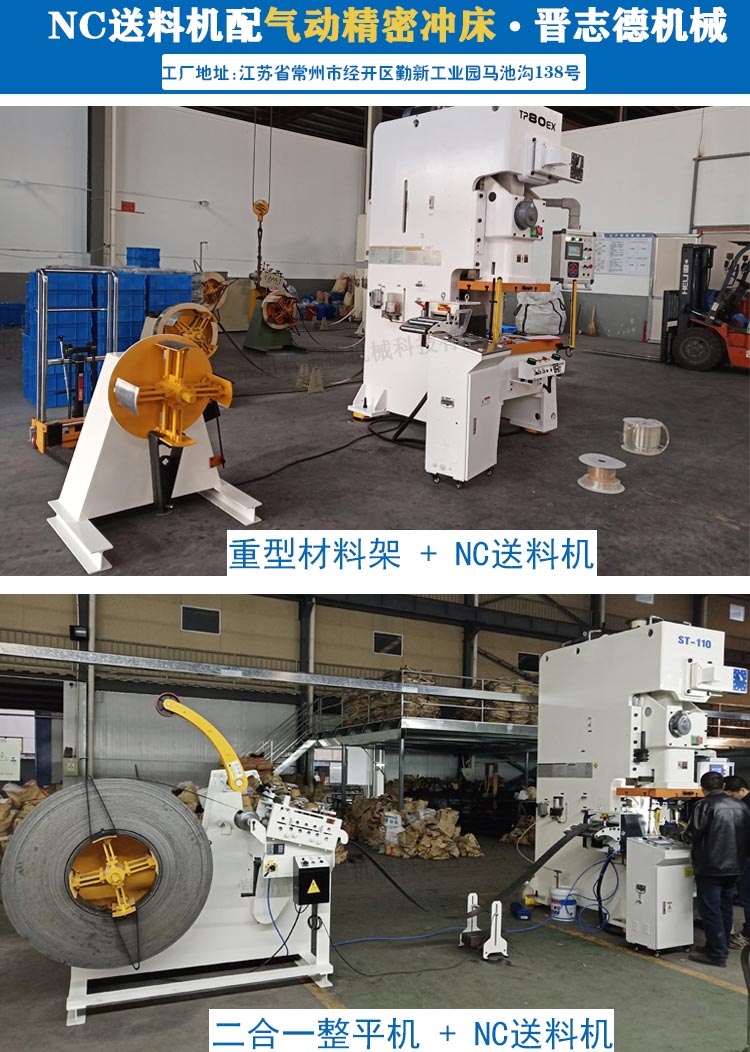

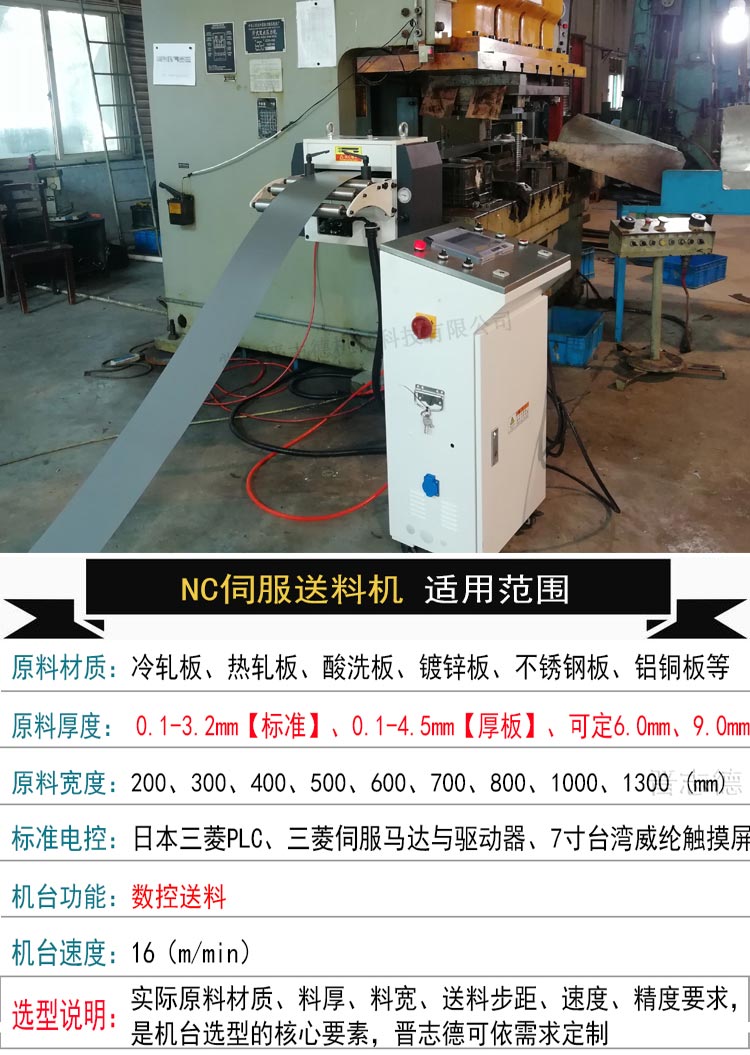

　　一、NC伺服送料機圖片
　　
　　NC伺服送料機，又名數控送料機，它的機器圖片很顯，由機頭與電控箱兩部分，其中機頭內有伺服馬達；電控箱外部有7寸觸摸屏和控制手柄，用于機頭的控制與設定，期內配有日本三菱的PLC、驅動器作為核心驅動程序。
　　NC伺服送料機主要搭配設備：各類傳統普通沖床、氣動精密沖床與部分高速沖床
　　
　　NC伺服送料機原理：伺服電機通過同步帶輪直接驅動送料滾筒實現送料動作，而伺服電機的運轉則由觸摸屏設定通過PLC的控制發出指令，控制精準度高，送料機設定簡便。

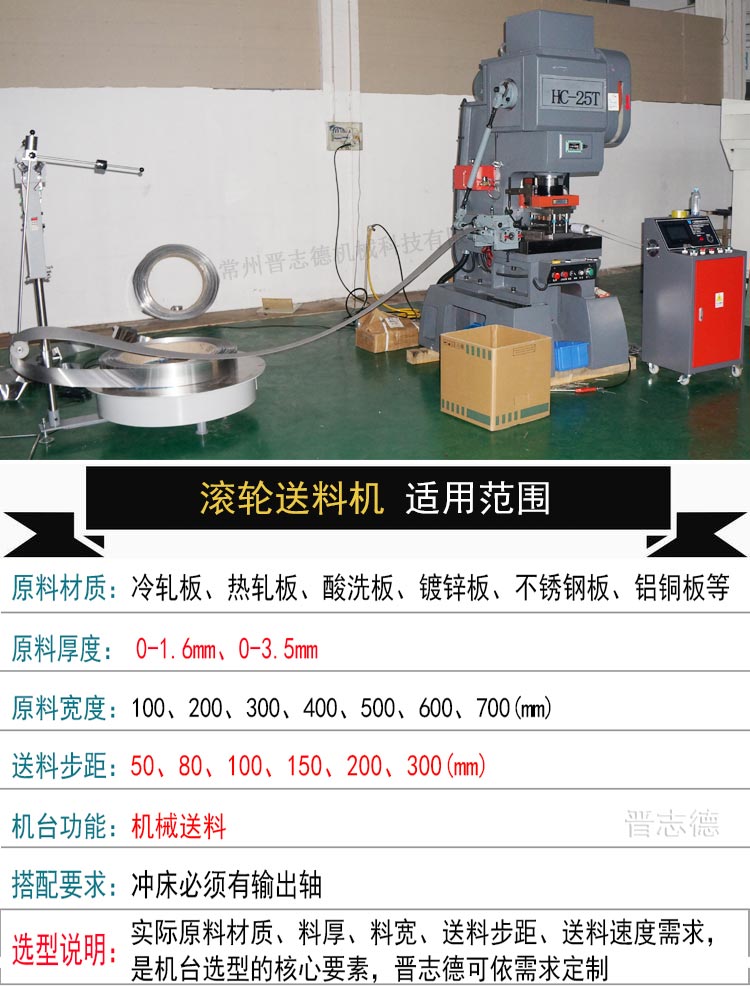

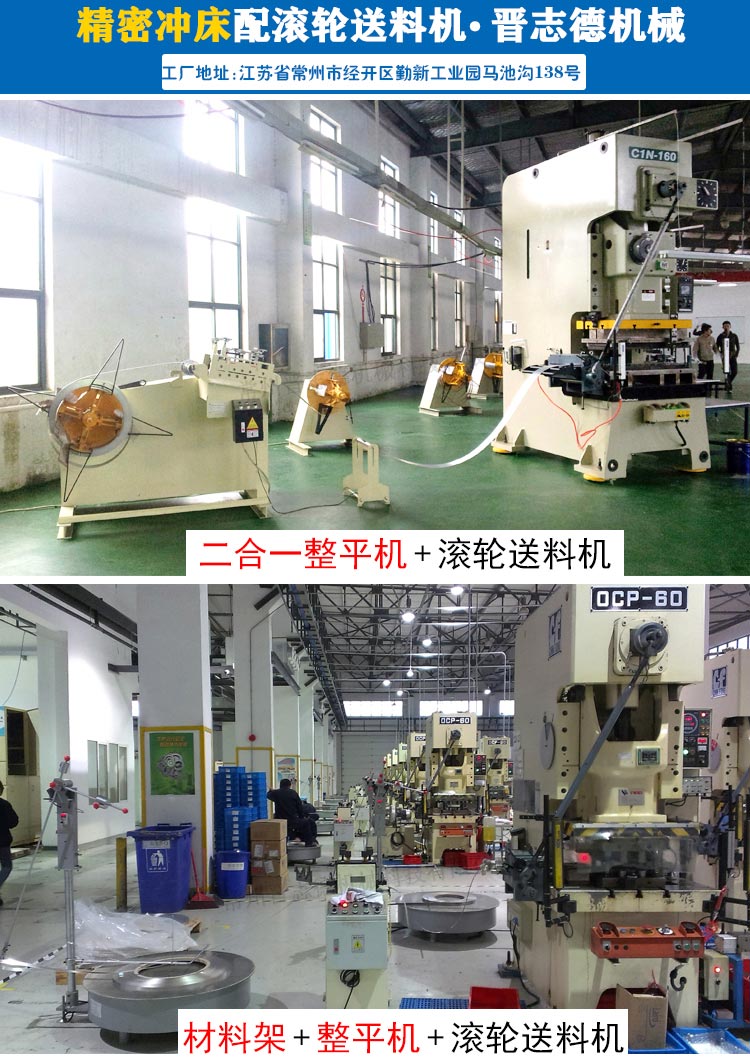

　　二、滾輪送料機圖片
　　
　　滾輪送料機，又名滾輪送料器，它的機器圖片特點是有一根長長的連桿，會由偏心盤固定座安裝到?jīng)_床輸出軸上。
　　滾輪送料機主要搭配設備：有輸出軸的傳統普通沖床、氣動精密沖床與高速沖床，同時送料步距不能超過300mm。
　　
　　滾輪送料機原理：滾輪送料機以沖床輸出軸為動力，通過偏心盤、連桿、傳動軸等一系列的傳動裝置，傳動送料滾筒實現送料動作。

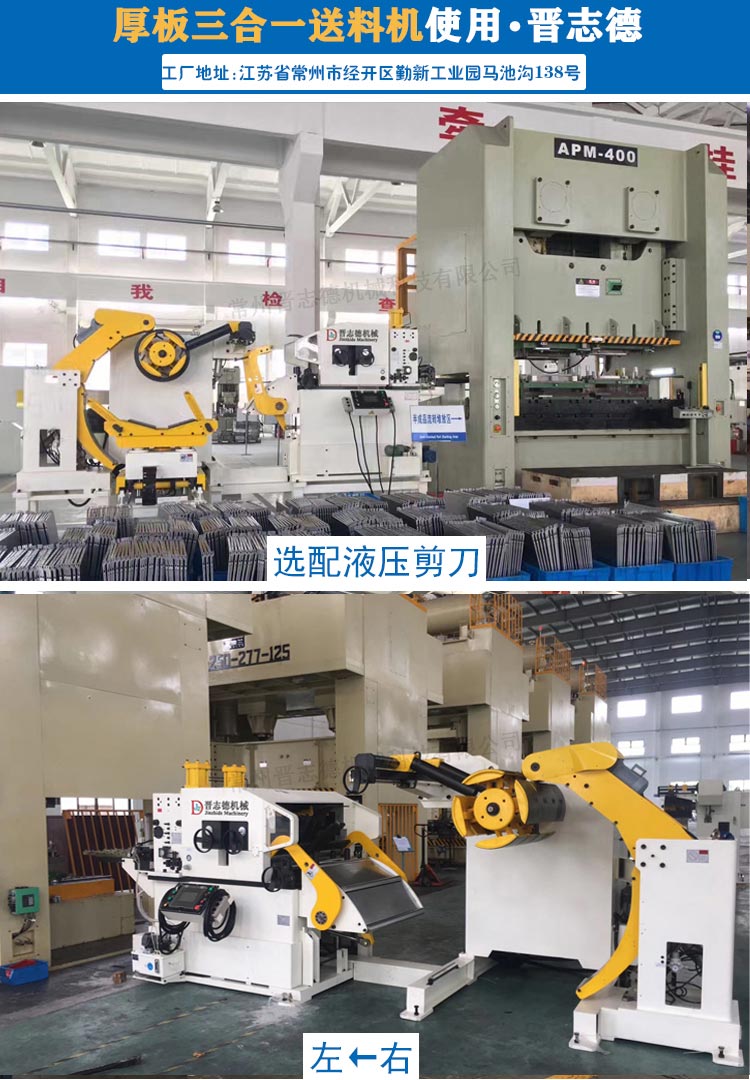

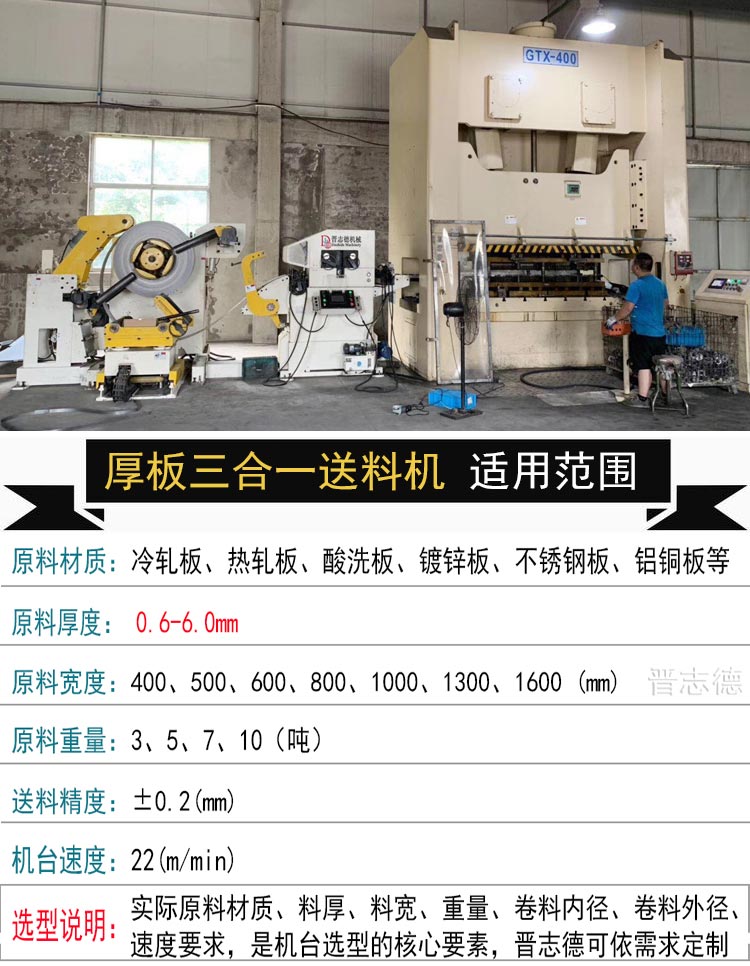

　　三、三合一送料機圖片
　　
　　三合一送料機，又名開卷整平送料三機一體機，它的機器圖片特點是機型大，不過它與其它款項送料機只有單一送料功能不同，它單機就具有開卷、整平與數控送料三大功能。
　　三合一送料機主要搭配設備：大噸位的傳統普通沖床、大噸位的氣動精密沖床
　　
　　三合一送料機原理：三合一送料機由材料架部分、整平送料機部分兩大部分組成，機臺的主要操作與設定都集中在控制臺上。晉志德三合一送料機的操作只需在控制臺上簡單設定即可。

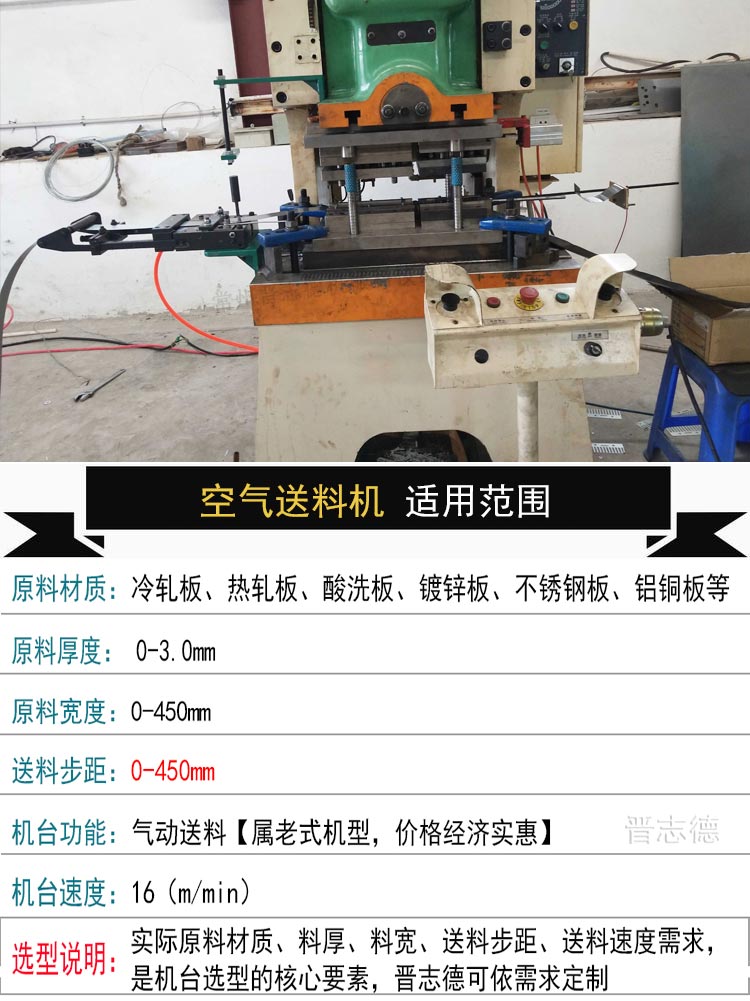

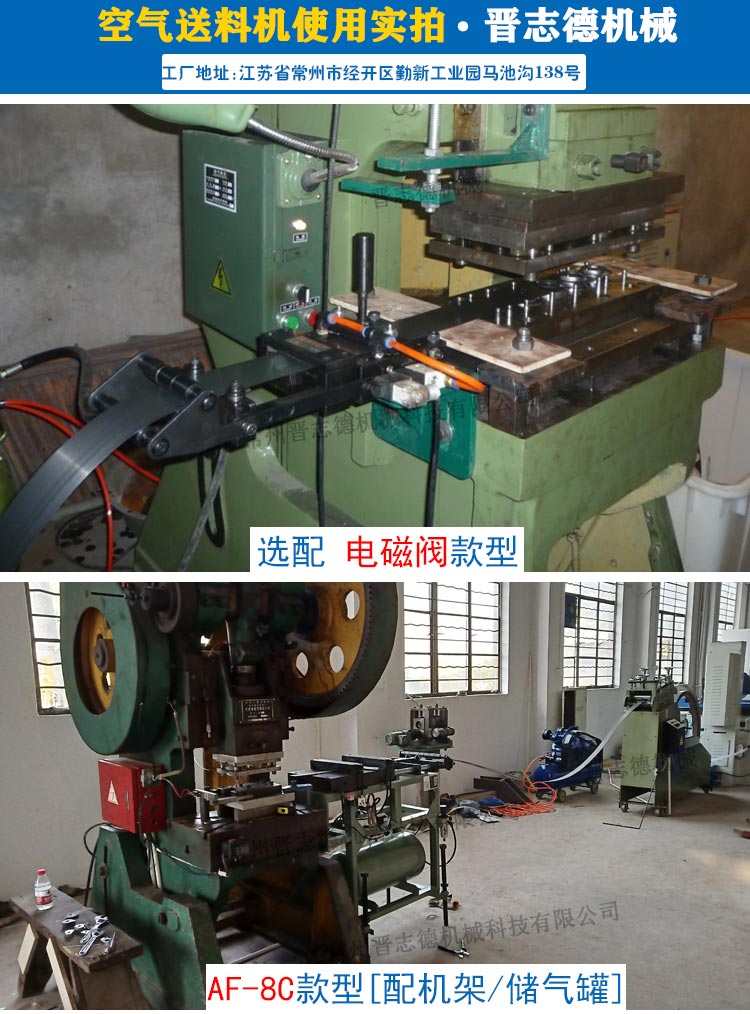

　　四、空氣送料機圖片
　　
　　空氣送料機，又名空氣自動送料機，它的機器圖片特點是小巧，看起來就像幾塊鐵板組合在一起，是老式送料機設備。
　　空氣送料機主要搭配設備：傳統普通沖床，對精度要求不高的生產。
　　
　　空氣送料機原理：晉志德空氣送料機以外部氣源為動力，通過安裝在沖床滑塊的打桿裝置下壓浮動桿，使送料機通過移動夾板夾持材料實現送料動作；打桿上升后，浮動桿回位，再可進行下次送料動作，本身沒有放松功能，可通過加裝R型放松電磁閥實現放松功能。
　　目前，常用的送料機就是以上四大款型，若您還想了解其它款型的送料機圖片與原理，請與晉志德業務人員或在線客服聯系了解，晉志德機械還可根據客戶的需求量身定制各類沖床送料機設備。
