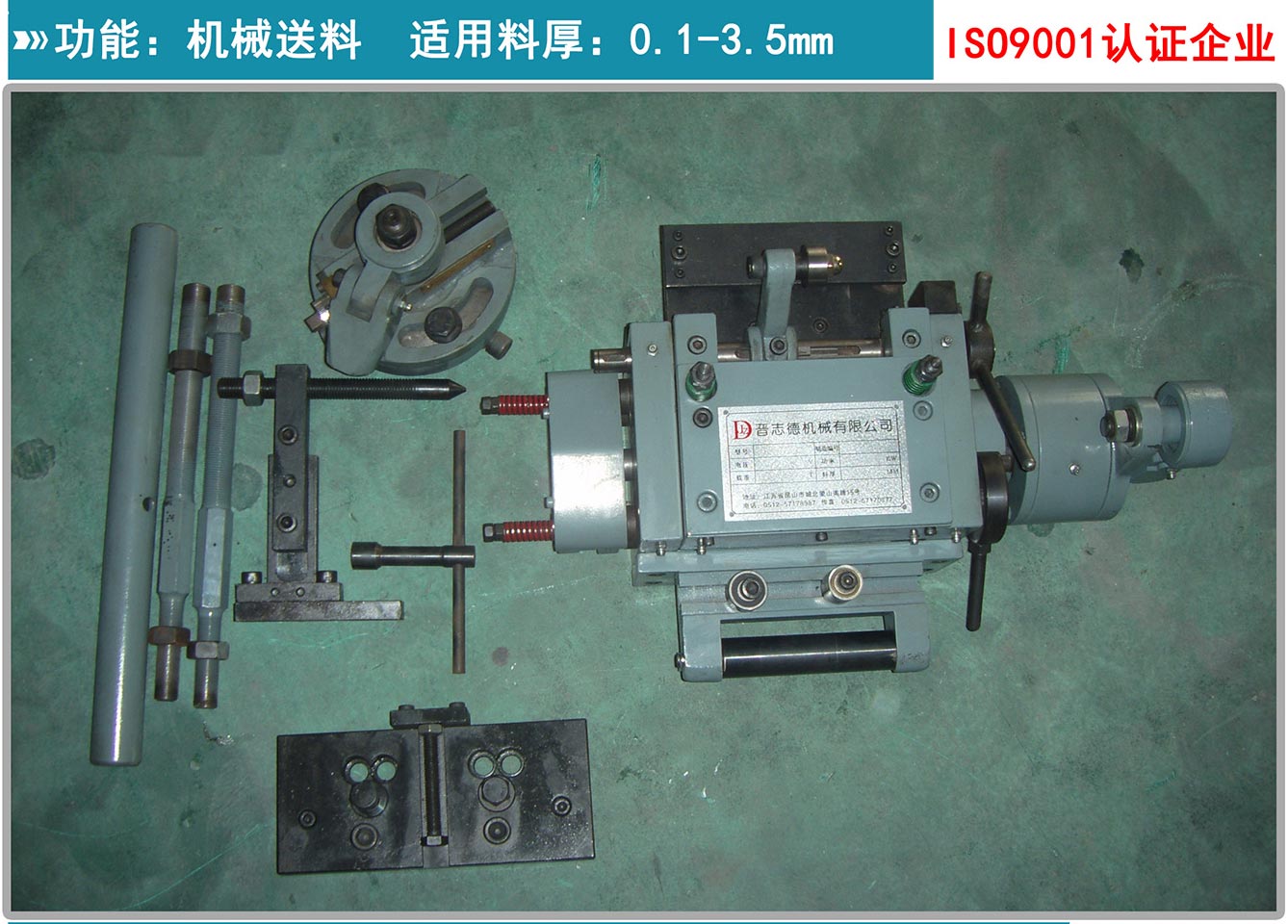

高速滾輪送料機技術參數

規格	送料 寬度 mm	送料 長度 mm	材料 厚度 mm	材料 線高度 mm	沖床 噸數 ＄	外型尺寸mm								機械 重量 kg
						A	B	C	D	E	F	G	H
RF-105NS	100	50	0-1.6	55-100	5-20	537	247	250	292	200	95	295	120	64
RF-205NS	200	50	0-1.6	55-100	20	637	347	270	342	220	125	345	120	87
RF-255NS	250	50	0-1.6	55-100	20	687	397	270	367	220	125	345	120	95
RF-305NS	300	50	0-1.6	55-100	40	737	447	270	392	220	125	345	120	103
RF-355NS	350	50	0-1.6	55-100	40	787	497	270	417	220	125	345	120	111
RF-405NS	400	50	0-1.6	55-100	60	837	547	270	442	220	125	345	120	120
RF-455NS	450	50	0-1.6	55-100	80	887	597	270	467	220	125	345	120	131
RF-505NS	500	50	0-1.6	55-100	80	937	647	270	492	220	125	345	120	141
RF-555NS	550	50	0-3.5	55-100	110	987	697	270	517	220	125	345	120	151
RF-605NS	600	50	0-1.6	55-100	110	1037	747	270	542	220	125	345	120	161
RF-138NS	130	80	0-1.6	60-120	10-60	535	275	310	276	200	95	295	185	76
RF-188NS	180	80	0-1.6	60-120	20-60	605	345	310	311	200	125	325	185	84
RF-1310NS	130	100	0-3.5	70-140	40-60	618	308	410	349	272	380	632	241	142
RF-2010NS	200	100	0-3.5	70-140	40-80	688	378	410	384	272	380	632	241	155
RF-3010NS	300	100	0-3.5	70-140	60-160	788	478	410	434	272	380	632	241	180
RF-4010NS	400	100	0-3.5	70-140	80-260	888	578	410	484	272	380	632	241	200
RF-5010NS	500	100	0-3.5	70-140	110-260	988	678	410	534	272	380	632	241	220
RF-6010NS	600	100	0-3.5	70-140	160-260	1088	778	410	584	272	380	632	241	240
RF-7010NS	700	100	0-3.5	70-140	160-260	1188	878	410	634	272	380	632	241	260
RF-1315NS	130	150	0-3.5	70-140	40-60	618	308	410	349	272	380	632	241	143
RF-2015NS	200	150	0-3.5	70-140	40-80	688	378	410	384	272	380	632	241	156
RF-3015NS	300	150	0-3.5	70-140	60-160	788	478	410	434	272	380	632	241	181
RF-4015NS	400	150	0-3.5	70-140	80-260	888	578	410	484	272	380	632	241	201
RF-5015NS	500	150	0-3.5	70-140	110-260	988	678	410	534	272	380	632	241	221
RF-6015NS	600	150	0-3.5	70-140	160-260	1088	778	410	584	272	380	632	241	241
RF-7015NS	700	150	0-3.5	70-140	160-260	1188	878	410	634	272	380	632	241	261
RF-1320NS	130	200	0-3.5	70-140	40-60	618	308	430	349	272	380	632	256	146
RF-2020NS	200	200	0-3.5	70-140	40-80	688	378	430	384	272	380	632	256	159
RF-3020NS	300	200	0-3.5	70-140	60-160	788	478	430	434	272	380	632	256	184
RF-4020NS	400	200	0-3.5	70-140	80-260	888	578	430	484	272	380	632	256	204
RF-5020NS	500	200	0-3.5	70-140	110-260	988	678	430	534	272	380	632	256	224
RF-6020NS	600	200	0-3.5	70-140	160-260	1088	778	430	584	272	380	632	256	244
RF-7020NS	700	200	0-3.5	70-140	160-260	1188	878	430	634	272	380	632	256	264
RF-2030NS	200	300	0-3.5	100-190	60-160	720	410	480	485	317	380	677	298	223
RF-3030NS	300	300	0-3.5	100-190	80-200	820	510	480	535	317	380	677	298	251
RF-4030NS	400	300	0-3.5	100-190	80-200	920	610	480	585	317	380	677	298	279
RF-5030NS	500	300	0-3.5	100-190	110-260	1020	710	480	635	317	380	677	298	307
RF-6030NS	600	300	0-3.5	100-190	110-260	1120	810	480	685	317	380	677	298	335
RF-7030NS	700	300	0-3.5	100-190	110-260	1220	910	480	735	317	380	677	298	363

結構上七大優勢

1. 單向軸承（安全、耐磨）：
　　　　嵌有硬合金，并配合滾柱軸承，具耐磨性、安定性、精度高、壽命長。齒輪經過熱處理HRC60°再精密研磨、傳動精度高。
　　2. 滾輪（重量輕、硬度高）：
　　　　采用中空式、重量輕、回轉慣性小，可實時停止，確保送料精度。經過熱處理HRC60°鍍硬鉻再研磨，硬度高、耐磨性優、壽命長。
　　3. 碟式剎車（一般剎車裝置）：
　　　　采用高級離合器來令片兩面完全接觸，壽命長、穩定性佳、精度高。
　　4. 逆向裝置：
　　　　1） 構造和單向裝置一樣，能相當精確地控制下輪，長時間使用亦不會使下輪有絲毫的倒退現象，穩定性和精度相當高。
　　　　2） 不因為沖壓時所濺出的殘油，而使剎車失靈產生下輪倒轉，送距不準之現象。
　　　　3） 不易產生高熱。
　　　　4） 附有硬合金和滾柱，不易磨損。
　　　　5） 動作方式為滾柱作圓周運動，而不是如4根導柱的直線運動，因此不會有咬死現象。
　　　　6） 磨擦力小，所需的傳動扭力相對減少，傳動機構不易損壞。
　　　　7） 若有逆向裝置的配備時速度可達30米/分，一般為20米/分，提高50％的效率。
　　　　8） 特殊結構，增加了使用壽命。
　　5、無傷痕（PU輪）：
　　　　適合對材料表面要較高之沖制品對材料表面不會造成任何壓痕或傷痕。
　　6、拉調整范圍大：拉桿為三節式，調整范圍大調節方便，不會因材料線高調整之后使搖臂打斷。
　　7、送距微調裝置：（特別附適合1310NS以上機種）
　　　　構造和偏心盤一樣，調整步距方便，調整偏心盤距離目標值相差不太大時，只需調整微調裝置，節省時間。
　　注：每種機型，一般剎車裝置均為標準配備。若本機另有逆向裝置時，一般剎車裝置為輔助用，雙重殺車系統。
