機械式NC送料機的操作方法

 NC送料機又名伺服送料機，它是由PLC、伺服馬達、伺服驅動器等全套數控系統通過同步帶輪驅動送料滾筒實現精準送料的自動化設備。

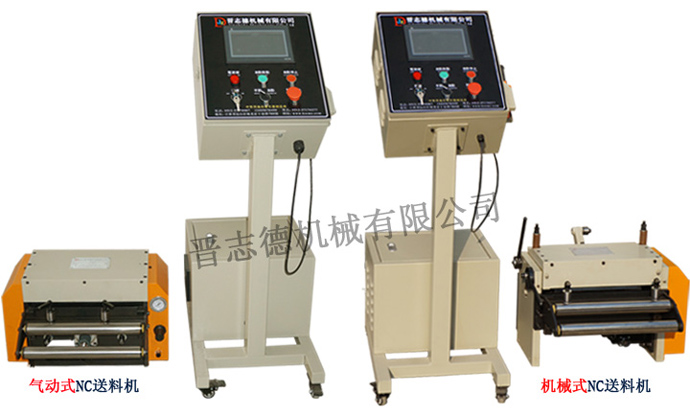

　　NC送料機通常根據放松動作的不同，被分為氣動式NC送料機與機械式NC送料機這兩大類，這兩類送料機的送料原理是完全相同的，差別是在于如何實現放松動作：
　　1、晉志德氣動式NC送料機是通過連接沖床的放松凸輪組，由沖床的放松凸輪給送料機電磁閥提供放松信號，后經由電磁閥控制放松氣缸推（或拉）上滾筒實現放松動動作，其放松動作相對較慢，不過優點在于不需加裝額外的輔助部件，適用范圍廣。
　　
　　2、晉志德機械式NC送料機是通過在沖床滑塊上加裝放松打桿裝置，在沖床滑塊下行時，由打桿下壓送料機機身的放松培林實現上滾筒的放松動作，其使用時因其需在沖床滑塊上加裝輔助設備，故對搭配的沖床有不小的限制，不過優點在于放松動作快，非常適合短步距高速的加工生產場合。
　　在目前沖壓行業中，因氣動式NC送料機適用范圍更廣，安裝、調試上也更為簡便，因此送料機生產廠家多數是將其作為標準機推薦給客戶，將機械式NC送料機當做選配款，使得很多客戶往往只知道有氣動款，不知道有機械款，終導致客戶對機械式NC送料機的性能使用往往并不了解，不過在很多短步距高速?zèng)_壓場合，真正適合使用的還是機械式NC送料機，只是在機械式NC送料機如何操作上，懂得的客戶卻寥寥無幾，為了解決這種困境，晉志德機械在此詳解一下機械式NC送料機的操作方法：
　　1、啟動生產線配套的前方機臺（通常是整平機，有些場合材料不需整平則為材料架），讓其將材料緩緩放出。
　　2、晉志德機械式NC送料機入料、料厚調節。將送料機的放松把手抬起，把材料料頭送入送料機上下滾筒之間，讓其穿過滾筒，放下放松手柄，然后松開料厚調節手柄的緊固螺絲，上下調整手柄，讓放松支架可保持前后約5mm的間隙擺動，確認無誤后將固定螺絲鎖緊。
　　
　　3、根據實際沖壓工藝之需求，調整好送料開始時間。送料時間其實就是送料角度，就是要在沖床曲軸的哪個角度開始送料，設定十分簡單通常只需在沖床觸摸屏上輸入想要送料時間的沖床角度即可。
　　4、根據實際沖壓工藝之需求，對送料機放松裝置進行調整。調整方法是：當模具內導正銷插入導正孔時，調整放松螺絲至使其能觸碰到送料機主體機身上的培林，使上滾筒能離開料帶0.5mm以?xún)?nèi)同時完全放松材料，確認無誤后將固定螺帽鎖緊即可。
　　5、送料機的基本參數設定。在晉志德電控箱面板上設定好送料長度、次數后，看實際情況，相應的設定好送料速度。
　　6、使用送料機手柄進行試模，確定送料長度是否符合要求。NC送料機送料的相關參數設定好后，由于約數的原因，實際的送料步距與設定值可能存在一定的誤差，因此連續沖壓前必須在手動模式下，用手柄操作單沖試模，確定好送料機的實際送料長度。
　　7、單沖試機確認送料步距無誤后，即可啟動送料機的自動功能進行連續送料沖壓生產了。
