中板三合一送料機

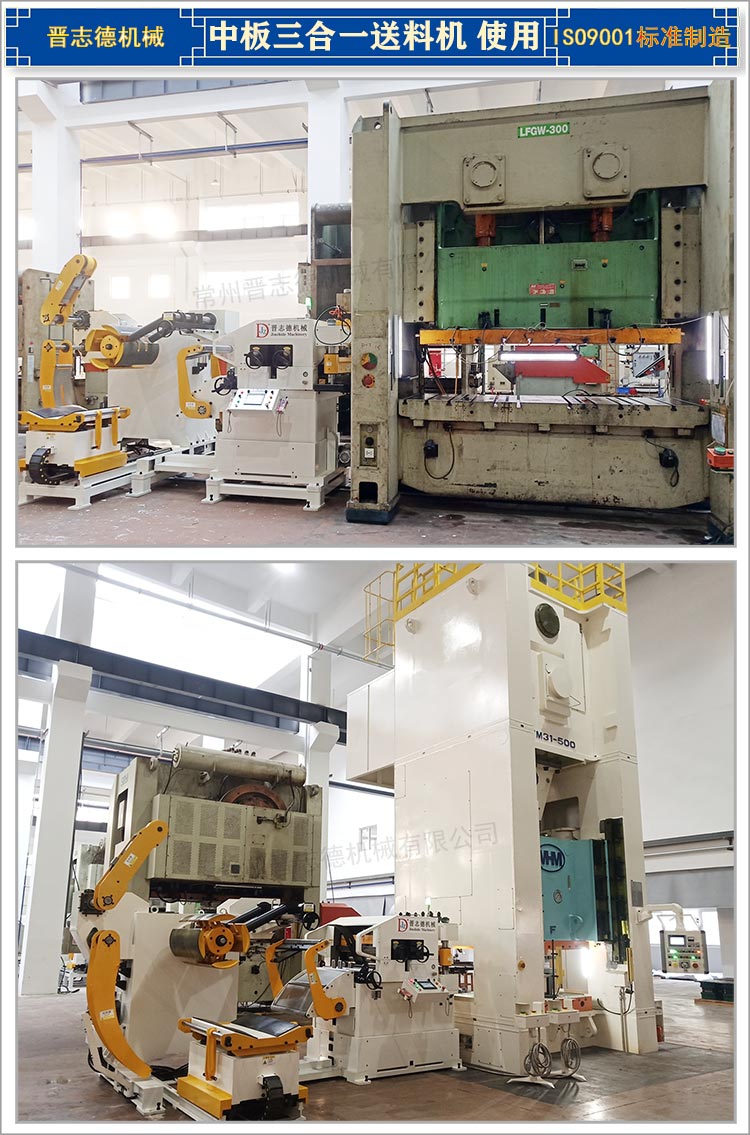

中板三合一送料機使用視頻：

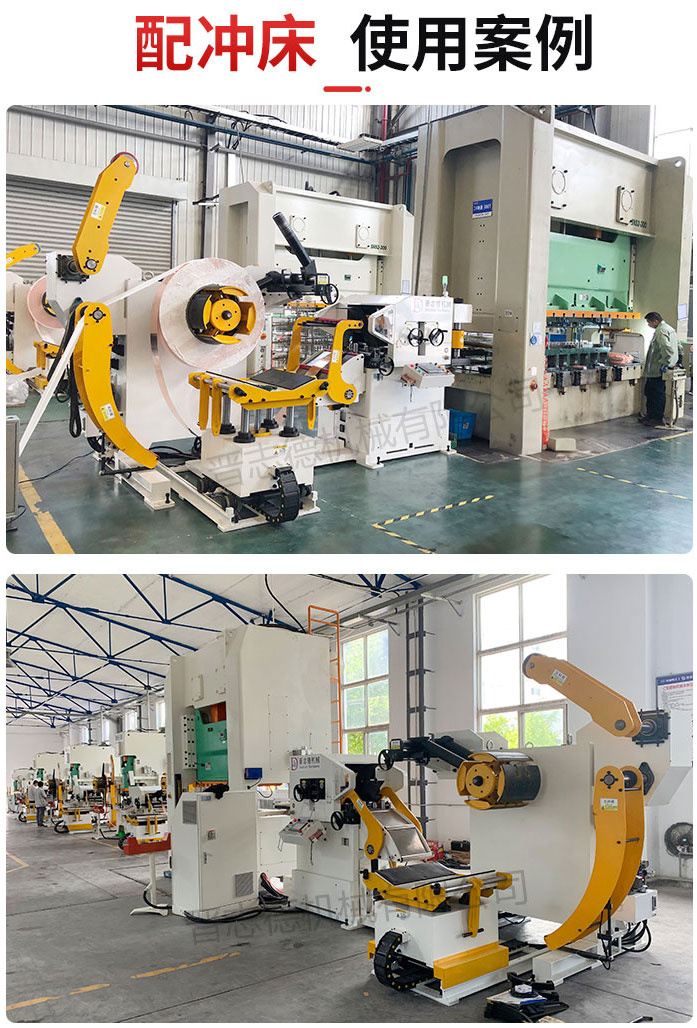

配精密沖床使用：

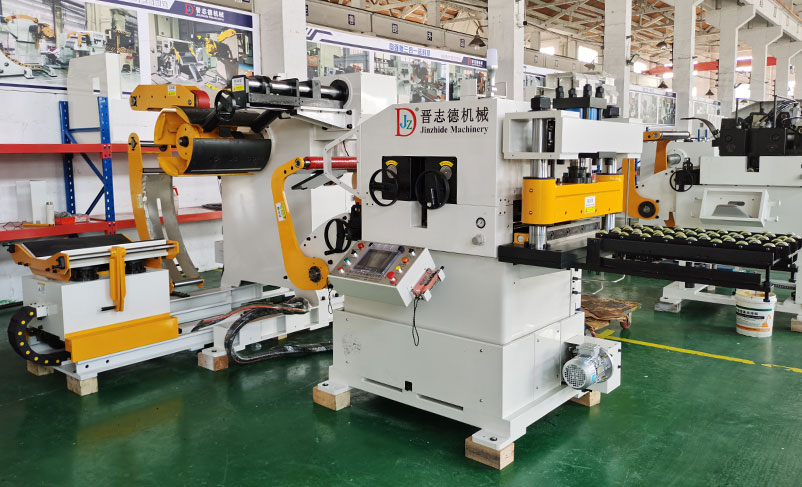

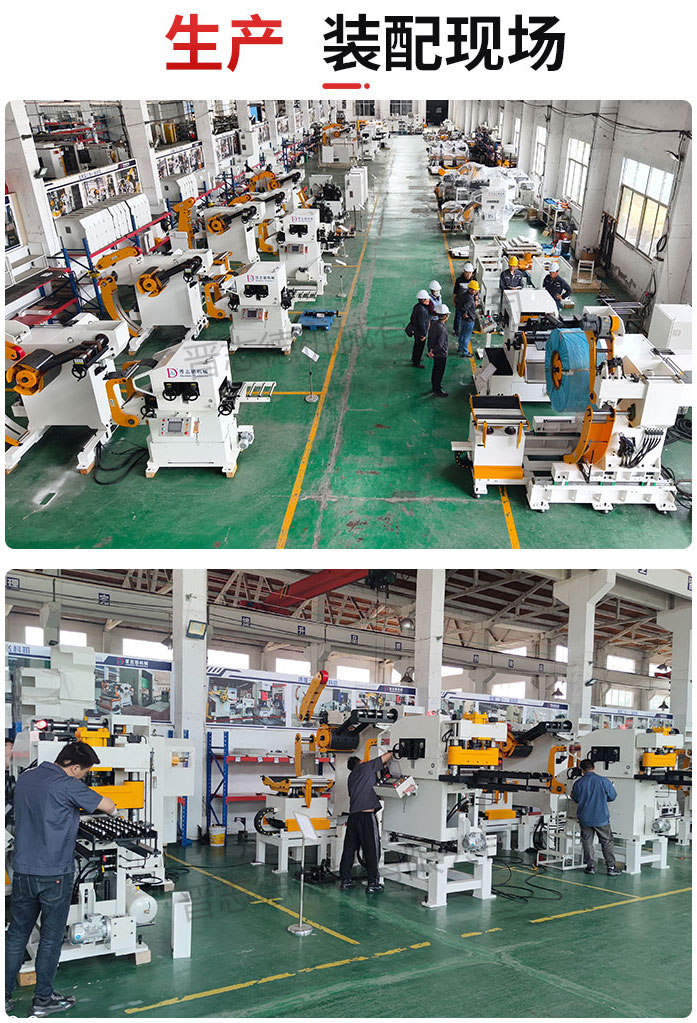

中板三合一送料機生產車間現場：

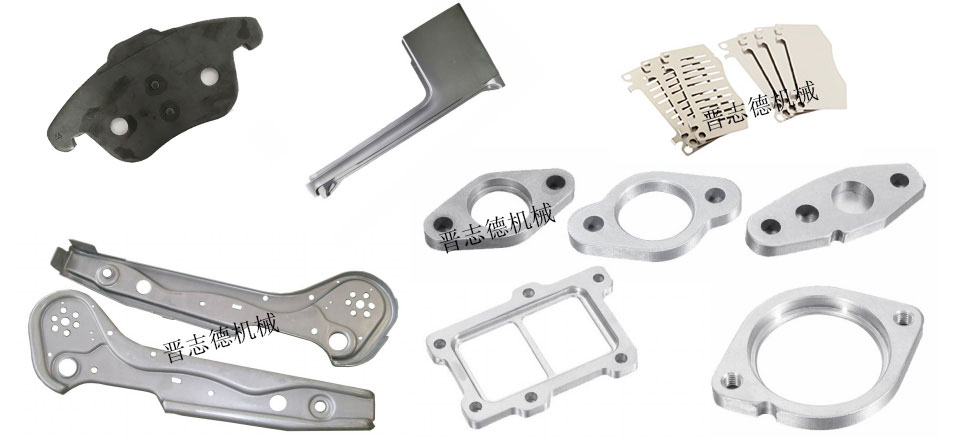

應用：電腦五金配件、電器五金配件、汽車五金配件、金屬天花板沖孔

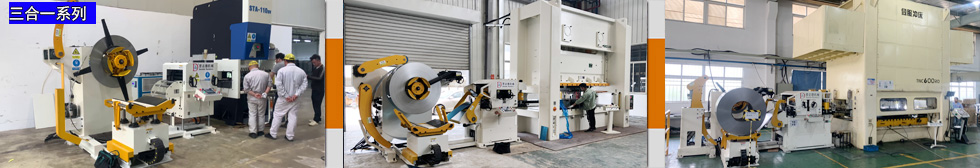

使用現場：

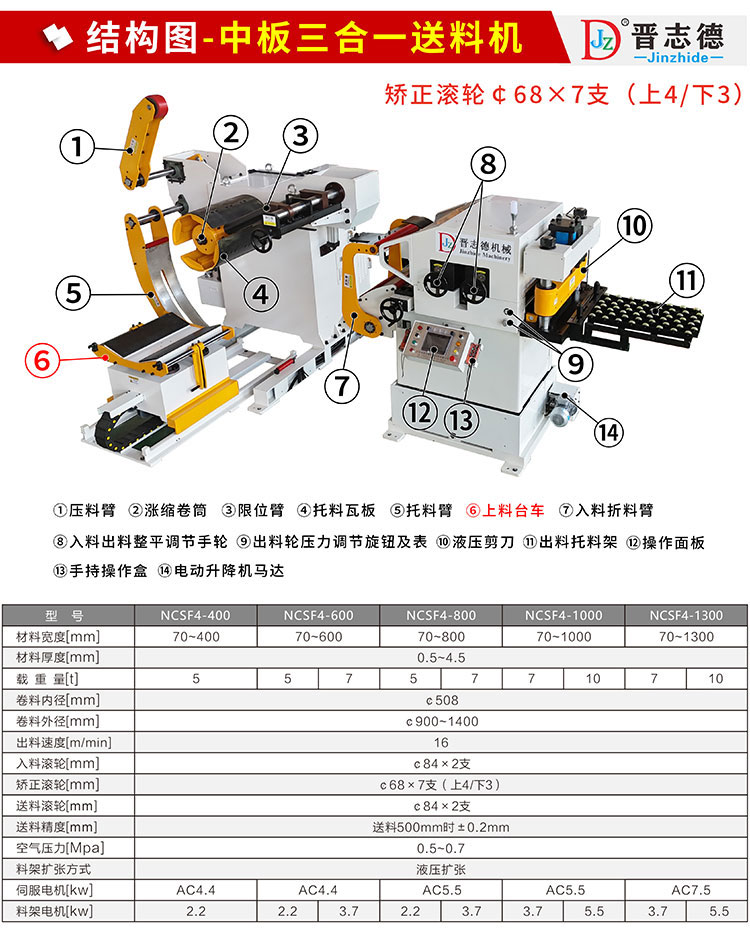

設備結構：

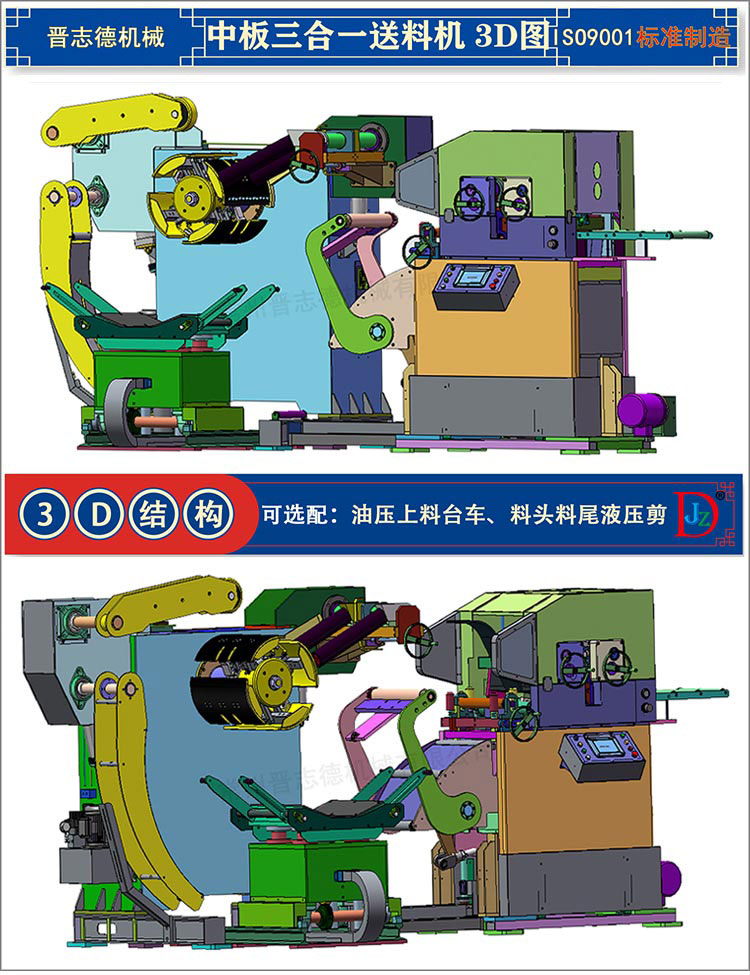

3D構造：
1、中板三合一送料機整平輥放松部分由標準型的由氣缸來完成放松改為活塞缸完成放松，適用于料厚0.3mm～4.5mm、寬度70mm～1500mm的薄板卷料的沖壓整平送料。
2、料架主軸采用油壓擴張系統，料卷卷筒采用楔形式滑塊結構，自動鎖緊，放松卷料，放料寬度由兩擋料輥用螺桿進行調節，放料時由氣缸提升外擋料輥避讓材料，方便進行材料的裝卸，可靠性高，勞動強度低，安全性好，并配備壓料臂，使材料不會松散，放料采用對射光電感應系統，自動放料，同時采用氣動托起材料，控制材料的弧度使入料順暢。
3、采用二棍夾送壓料結構型式，電機經減速器、帶動上下夾送輥工作，把料頭送進校平主機。
4、整平采用四蝸輪蝸桿進行調節，由手輪旋轉蝸桿傳動蝸輪，帶動上滑塊進行升降，準確顯示調整量。
5、整平放松采用偏心式結構，采用雙氣缸實現，整平時氣缸通氣，上滑塊由氣缸活塞帶動壓下，放松時，氣缸由提升滑塊放松材料。因放松時排氣管路中安裝有速排氣閥，故放松速度快。
6、蝸輪升降裝置，使送料高度在100范圍內調整適用于客戶不同規格的產品模具高度，調整方便省力可靠。
中板三合一送料機技術參數：
| 型 號 | NCSF6-400 | NCSF6-500 | NCSF6-600 | NCSF6-800 | NCSF6-1000 |
| 材料寬度[mm] | 70 ～ 400 | 70 ～ 500 | 70 ～ 600 | 70 ～ 800 | 70 ～ 1000 |
| 材料厚度[mm] | 0.3 ～ 4.5 | ||||
| 載重量[kg] | 3000(5000) | 5000(7000) | |||
| 卷料內徑[mm] | Φ508 | ||||
| 卷料外徑[mm] | Φ900 - Φ1400 | ||||
| 速度[m/min] | 22 | ||||
| 標準送料精度 | ±0.15mm | ||||
| 矯正滾輪[mm] | ￠68×7支（上4/下3） | ||||
| 送料滾輪 | 1組 | ||||
| 標準送料高度 | 1200±100mm | ||||
| 電源電壓 | 220VAC 60HZ/AC380v 50HZ | ||||
| 空氣壓 | 5kg/cm2 | ||||
| 料架擴張方式 | 油壓 | ||||
| 伺服馬達[kw] | AC 4.4 | AC 5.5 | |||
| 料架馬達[kw] | 1.5(2.2) | 2.2(3.7) | |||
| 機械尺寸[m] | 4.1*2.8*2.7 | 4.1*2.8*2.7 | 4.1*3.1*2.7 | 4.1*3.5*2.7 | 4.1*3.9*2.7 |
