壓料式重型材料架的結構及作用

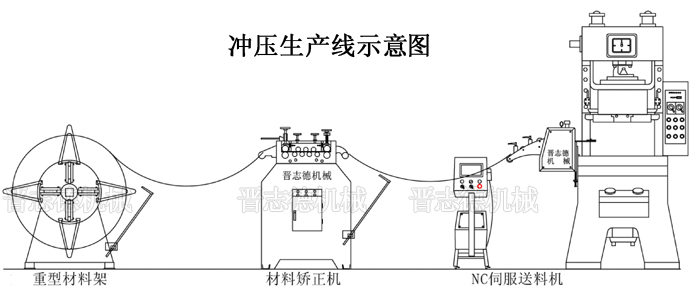

 沖壓生產線中的卷料先放置在重型材料架的托料瓦板上，托料瓦板上的料卷經開卷后送入到后續的整平機（或送料機）之中，重型材料架和整平機具有一定待料區，在材料架開卷的過程中，若材料厚度較厚或卷料存在邊緣不直時，會造成重型材料架和整平機之間的材料松緊度不同，導致繞制的料卷散料，影響開卷的質量及整個沖壓生產的效率。
　　

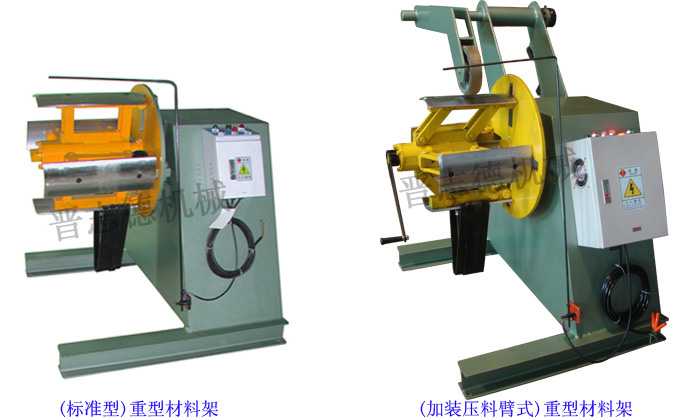

　　此時則需要在標準重型材料架上加裝氣動壓料裝置來解決材料散料問題。重型材料架壓料裝置，由支架與驅動裝置組成，其中支架上設有壓料輪，驅動裝置作用是驅動壓料輪壓緊材料，重型材料架壓力驅動裝置是以氣缸為動力的，氣缸固定在材料架支架上，氣缸通過專用的傳動裝置連接壓料輪。晉志德壓料式重型材料架采用氣缸作為驅動壓料輪的動力裝置，較油缸壓料方式，采用氣缸具有無污染、阻力小等優點。
　　
　　重型材料架壓料臂專用的傳動裝置由轉軸、擺動臂、連接桿組成，其中擺動臂和連接桿固定在轉軸上，擺動臂遠離轉軸的一端上安裝有壓料輪，氣缸的活塞桿連接連接桿；支架上設有兩個轉軸支座，轉軸的兩端固定在兩個轉軸支座上，擺動臂和連接桿設置在兩個轉軸支座之間。當氣缸的活塞桿向上或向下運動時，推動連接桿向上或向下運動，此時固定連接桿的轉軸左轉或右轉，固定在轉軸上的擺動臂隨之?dāng)[動，壓料輪壓緊或松開重型材料架的托料瓦板。
　　氣缸連接電磁閥，電磁閥的控制端連接控制電磁閥閥門開度的控制系統，控制系統的信號輸入端分別連接壓緊按鈕、松開按鈕。按動壓緊按鈕或松開按鈕，控制系統收到壓緊信號或松開信號，控制電磁閥閥門開度，以便使氣缸的活塞桿向上或向下運動，推動連接桿運動，壓料輪壓緊或松開重型材料架的托料瓦板，壓緊和松開壓料輪的操作簡單方便。
　　重型材料架壓料輪外均包覆有一層柔性材料制成的柔質層，以避免壓料輪壓住材料架托料瓦板上的材料后，材料在開卷的過程中的磨損，大化保障客戶利益。
