配臺車的油壓重型材料架使用說明

 配臺車的油壓重型材料架主要由料架，臺車，承料架，油壓系統和電氣系統組成。臺車和承料架是為了方便材料的裝卸，油壓系統保證了材料裝卸的方便性，而電氣系統是為了更好保證其精度和可靠性。
　　一、配臺車的油壓重型材料架結構特點：

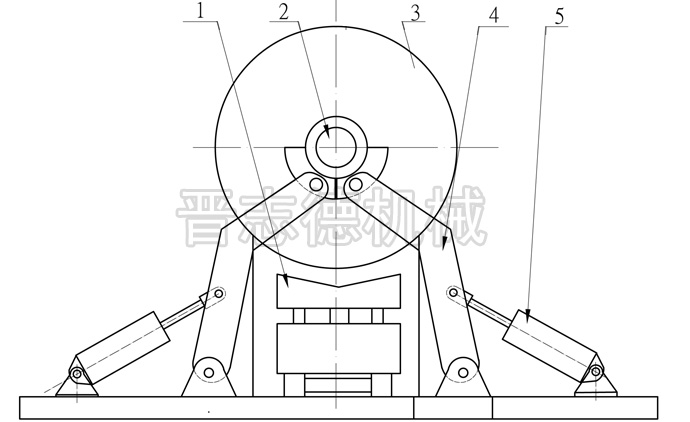

　　　　　　　　　　　　1.臺車　2.料架主軸　3.材料　4.支承臂　5.油缸
　　材料架部分
　　1、主軸采用油壓擴張系統漲緊材料漲緊力大，安全性好。
　　2、主軸末端采用支撐臂的形式，而且采用雙油缸拉伸，提高穩定性。
　　3、料架自動運轉時具有自動保壓功能。
　　臺車部分
　　1、采用液壓升降系統，使材料升降平穩，安全性好。
　　2、采用電子限位開關，有效的控制臺車進退行程。
　　3、配合承料架，保證安全準確上料。
　　二、配臺車的油壓重型材料架安裝要點：
　　本機械安裝較容易，一般廠房的水泥地即可，安裝時只需用擴張螺絲固定。
　　1、如機械上有涂防銹油，請務必清除。并在加油部位予以加潤滑油。

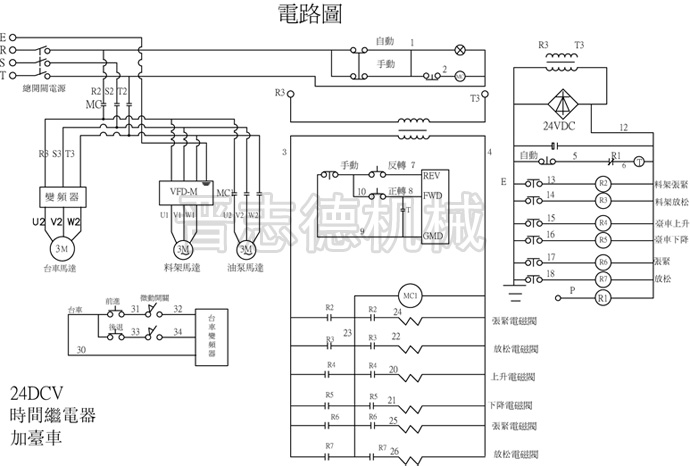

　　2、本機械使用電源線路請參照電氣圖裝配。
　　
　　三、配臺車的油壓重型材料架注意事項：
　　1、機械必須做接地處理，以免發生觸電事件及電路干擾。
　　2、本機械料架中心線與沖床的中心線必須同一直線。
　　3、操作油壓擴張，按放松時可把材料放入料架，按擴張時材料會被張緊。
　　四、配臺車的油壓重型材料架操作過程：
　　1、將材料放在臺車上，穩定；同時張開兩支承臂，使其不影響上料。
　　2、將裝載材料的臺車按前啟動，到材料接近料架主軸時，停止穩定后，上升臺車臺面使材料升高到中心，與料架主軸中心齊高時停止，同時油壓擴張按放松，使臺車繼續前進，擋材料軸向中心面與撐板上的刻度重合時，停止前進，同時關閉兩支承臂，后下降退車到原位。
　　3、材料放好后，按油壓擴張漲緊時，材料被張緊。
　　五、配臺車的油壓重型材料架保養檢查：
　　1、定期檢查
　　作業期間每6個月或使用1000個小時需實施一次檢修及保養外還需作如下例行檢查:A.外部配線是否有變形，損傷﹑漏電﹑短路等狀況。B.操作面盤上的開關檢查:面盤按鈕接點是否導通是否有油污附著，接觸是否良好。C.正時凸輪開關的檢查：轉動及動作是否正常是否有油污附著，接觸部位是否有磨擦。D.控制盤內繼電器各接點是否都完好。E.油壓重型材料架所配膠管是否良好。
　　2、液壓油及潤滑油使用注意事項
　　①重型材料架液壓工作站使用HL32＃液壓油，每六個月更換一次
　　②減速機使用20#齒輪油，3個月更換一次
　　③齒輪鏈條使用鈣基潤滑脂，3個月更換一次
　　④臺車、潤滑使用HL32#液壓油，每班2次
