NC伺服送料機調試步驟

 在NC伺服送料機安裝完成或者換用新沖壓模具后，操作人員需對送料機進行一系列的調整操作，將之調整至搭配沖床模具使用的佳狀態，才能佳化的進行沖壓加工生產。NC伺服送料機調試具體項目與步驟具體如下：

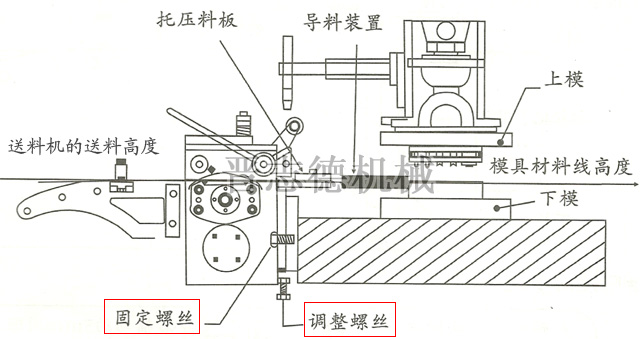

　　1、伺服送料機送料高度調節：晉志德NC伺服送料機其送料高度都與模具的模具線高度相對應，可進行上下一定范圍的調節。當伺服送料機送料高度水平位置和模具下模高度不一致時，伺服送料機后面調整板會有一些調整量可供調整：
　　
　　先將送料機固定板上之外六角M16螺絲調松后；然后將送料機底部之螺絲帽松開，調整底部M16螺絲，則可改變送料水平位置，當順時針方向旋轉，則送料機降低，當逆時針方向旋轉，則送料機升高。將送料機出料高度調整與模具入料高度一致。
　　2、伺服送料機壓料彈簧壓力調整：將伺服送料機上的彈簧壓緊力度作適當的調整（小款型伺服送料機壓料彈簧在正面，大款型壓料彈簧在頂端），調整至材料和滾輪不打滑即可。
　　
　　調整時壓力需確保適當。伺服送料機壓料彈簧壓力若太高，則材料可能會有迂回或變形；伺服送料機壓料彈簧壓力若太低，送料滾輪會打滑以致造成無法準確的送料。若材料過窄或過軟，務必將夾緊氣缸氣管拔掉綁起，再將彈簧調至合適位置。
　　3、伺服送料機擋料輪寬度調整：調整擋料輪寬度與材料匹配（晉志德伺服送料機標配為提升式擋料輪調節十分簡單），先將擋料輪螺絲旋轉放松，把NC伺服送料機上滾筒放松，將材料從滾筒之間放進模具（盡量放置滾筒中間），將擋料輪移動至材料兩邊后，約留0.2mm間隙，再鎖緊螺絲。擋好后用手抽動材料應很輕松為宜。
　　
　　4、伺服送料機送料開始信號調整：機臺配置有送料信號線和放松信號線，請按配置《晉志德機械機械電氣回路圖》查出并連接。送料開始信號的調整是由沖床轉盤的凸輪來設定，意思是沖床動作中的上模具與下模具完全脫離時開始送料，在上模具與下模具閉合前停止送料。送料信號跟送料角度也有密切關系。一般送料信號以270度~90度設定送料。
　　

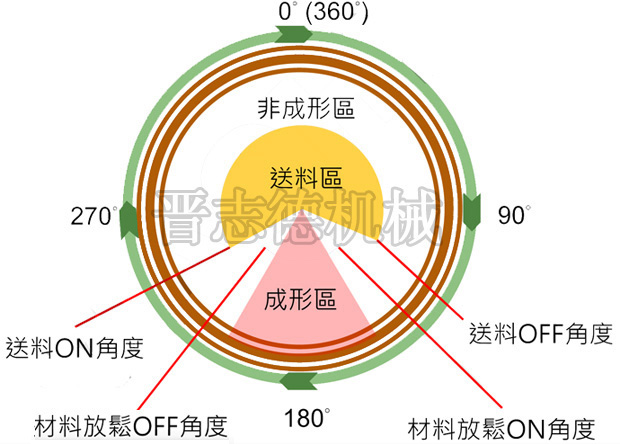

　　5、伺服送料機放松角度調整：NC伺服送料機配合沖模調整放松時間。當上模具導針插到材料時開啟放松，當上模具導針離開材料前停止放松。如圖所示為放松裝置時序圖：
　　6、伺服送料機調整注意事項：
　　為保護工作人員在操作晉志德伺服送料機上之安全，所以操作者必須遵守以下事項：
　　1）若須終止工作或做某部份裝置之調整，務必先關掉伺服送料機電源。
　　2）若檢查或修理氣壓裝置，務必先停止空壓機并除去殘余的空氣。
　　3）若檢查調整伺服送料機電磁、壓力裝置、起動器等等，務必由專業人員去執行。
　　7、調整配套設備：啟動生產線配套其它設備，如材料架開卷機，材料整平機等，將卷料帶放出。檢查其功能與伺服送料機速度是否匹配。

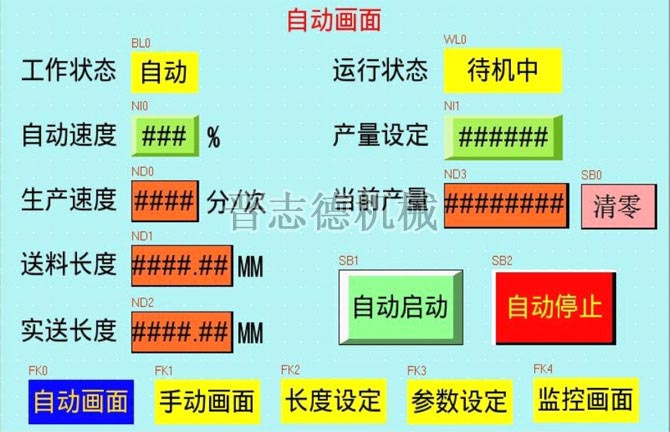

　　8、設定伺服送料機參數：在伺服送料機觸摸屏設定好所有參數（晉志德伺服送料機標配為7寸威綸觸摸屏），按實際送料步距設定送料長度，送料速度可根據沖床速度進行調整，不宜過慢或過快。可根據生產訂單數量進行計數設定，只要計數到達設定數量，送料機會自動停機報警。
　　
　　9、運行試機：將沖床調至單沖狀態，使用配備的立手柄操作確認晉志德伺服送料機送料步距無誤，且送料時間及放松時間均正常，便可啟動送料機自動功能，實現自動化送料生產！
