重型材料選配之氣動碟剎裝置

 重型材料架作為沖壓行業常用的放料設備，其適用范圍很廣，定制化程度高，適用各種不同厚度、寬度、料重的板材料卷。
　　　

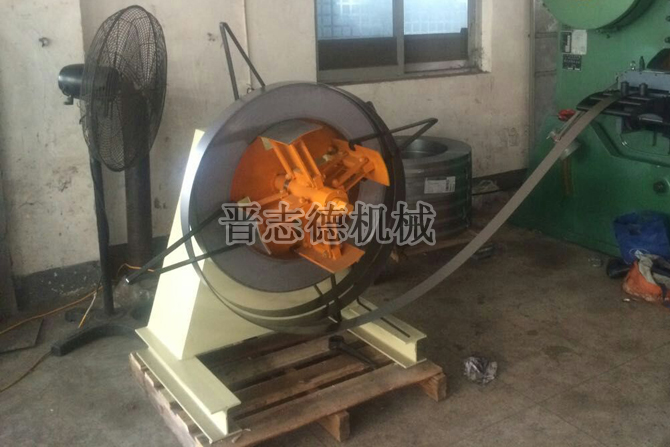

　　晉志德標準重型材料架是沒有專門的剎車裝置的，其直接由馬達驅動主軸完成放料動作，由感應桿（或立的感應架）來控制機臺的開停，只是此種結構型式，當料卷過厚或料重過大時（過3T）時，感應停止放料時會有很大的慣性，造成料卷的散料，同時材料在使用重型材料架放料時往往會有抖動現象。
　　　

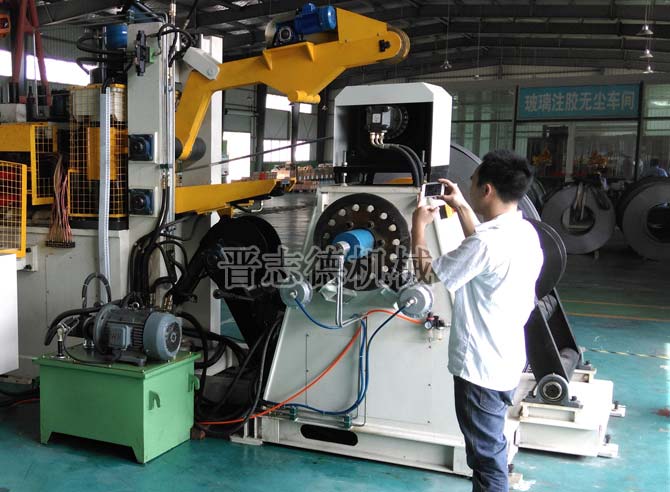

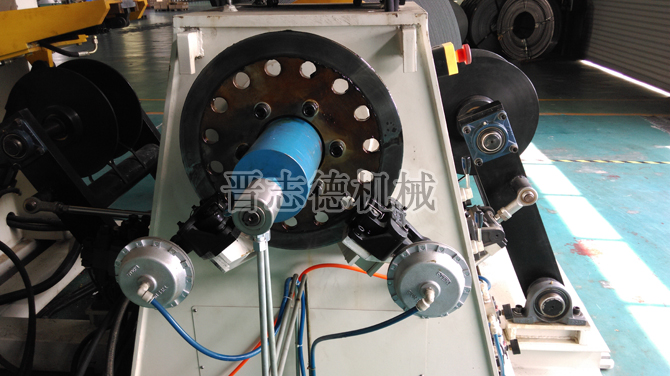

　　為了讓厚板、重料放料更加平穩，晉志德機械設計生產了一種氣動碟剎裝置作為重型材料架開卷厚板、重料時的選配裝置供客戶選用，其氣動離合器、氣動開關、鏈條組成。重型材料架氣動碟剎裝置利用外部壓縮空氣進入電磁氣動開關，壓縮空氣進入氣動離合器，按氣動離合器基本原理，氣壓會逐步升高，氣壓推動摩擦片、中間盤與帶輪平面壓緊，壓緊到一定程度，氣動離合器的輸出齒輪開始轉動，通過鏈條帶動料架主軸軟起動，直到料架主軸運轉平穩。當電磁氣動開關關閉時，氣動離合器內部氣壓消失，摩擦片靠彈簧快速?gòu)?fù)位達到徹底分離，料架主軸停止轉動。
　　　
　　重型材料架加裝氣動碟剎裝置后有明顯的三大顯效果：
　　1、動力傳輸穩定，因?yàn)轳R達空載啟動并達到正常轉速后才操作電磁氣動開關，使氣動離合器開始工作，帶動靜態的大慣性的料架主軸運轉，使料架主軸啟動平穩和料架主軸運轉速度均勻。
　　2、因?yàn)轳R達是空載啟動，可以減少對線路壓降的不良影響。
　　3、在料架主軸運轉需要短暫開停時，允許不停馬達，只要關閉電磁氣動開關即可，有效減少頻繁啟動對機器本身壽命的影響，減少電能的消耗，延長馬達啟動控制設備的壽命。
