齒輪送料機的運轉流程

時間:2017-05-25 06:54 來源:http://www.byriyu.cn 作者: 晉志德機械

 齒輪送料機是馬達、變壓器、電焊機、交流接觸器等高速、精密沖壓領域?qū)S眯退土蠙C(jī)。與滾輪送料機、夾式送料機一樣,晉志德齒輪送料機本身也是不帶動力裝置的,其是以沖床輸出軸為動力,通過精巧的機構配合,用節能、經濟的方式來達到精密、高速的步進化送料功能。

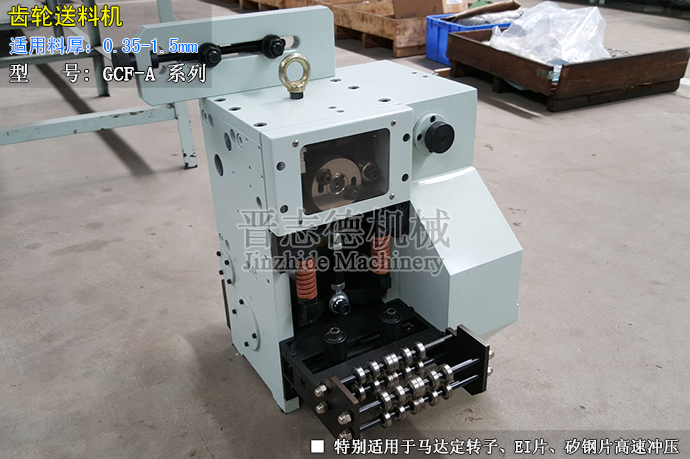

  齒輪送料機
  晉志德齒輪送料機裝配時,在沖床的輸出軸上配合安裝偏心輪,偏心輪上連接一傳動桿,桿上結合有兩個傘形齒輪組把動力分別經由另兩支傳動桿而帶動壓料凸輪及送料輪,壓料凸輪帶動搖桿后再搖動小擺臂,小擺臂在擺動間壓制座受送料輪上樞結之推桿推制而來回移動的送料座,且恰壓制到送料座上樞結的供料夾進行夾料。

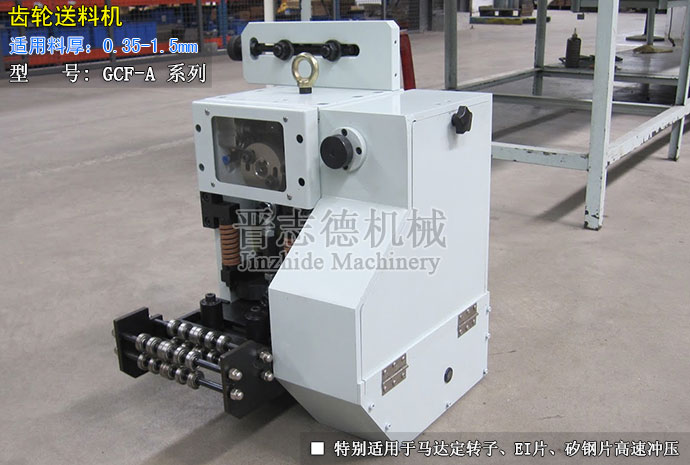

  齒輪送料機裝配
  成卷的板料先經由晉志德材料架開卷、整平機(通常為晉志德U型或S型高速整平機)整平后,通過供料座受供料夾的夾持,送料輪在轉動間以輪側上結合的一支螺桿樞結在送料座上推著送料座上夾持的板料前送。

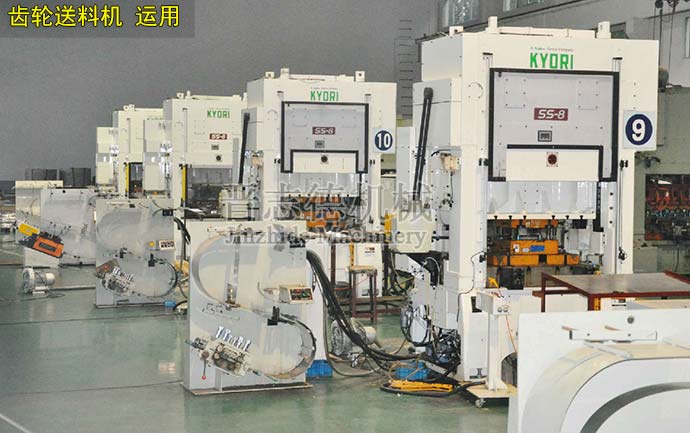

  齒輪送料機使用
  晉志德齒輪送料機送料輪旁側另設一個同軸的凸輪其推動一支中點樞結之大搖臂的一端,使大搖臂之另一端相對搖動而推送一在供料座之后一垂直上下移動的滑座,該凸輸與送料凸輪之行程恰好錯開相差180度,使得當送料座將板料夾送到定位,而大搖臂恰推著滑座上頂而夾住板料定位,讓晉志德齒輪送料機送料座能順利退回到原點而不會將板料倒托,則壓料凸輪能順利的再一次壓著供料夾進行夾料,而滑座恰好滑下松開板料讓供料座能再一次送料,另在推送供料座與推送的螺桿樞結點兩側螺桿上分別套設固定兩個緩沖彈簧,其能吸收兩個凸輪行程重疊部份產生的干涉,使兩個行程能精密的進行交替來完成夾料工作,同時從根本上確保了晉志德齒輪送料機送料精度與速度。
  文章發表:http://www.byriyu.cn/chilunsongliao.html
